Mali mjenjač

Povoljna cijena, brza dostava, pravovremena usluga - ANG je vaš pouzdani dobavljač malog prijenosnika koji nema curenja ulja, niske razine buke, niskih temperatura, dugog vijeka trajanja itd.

Pošaljite upit

Uvod u proizvod

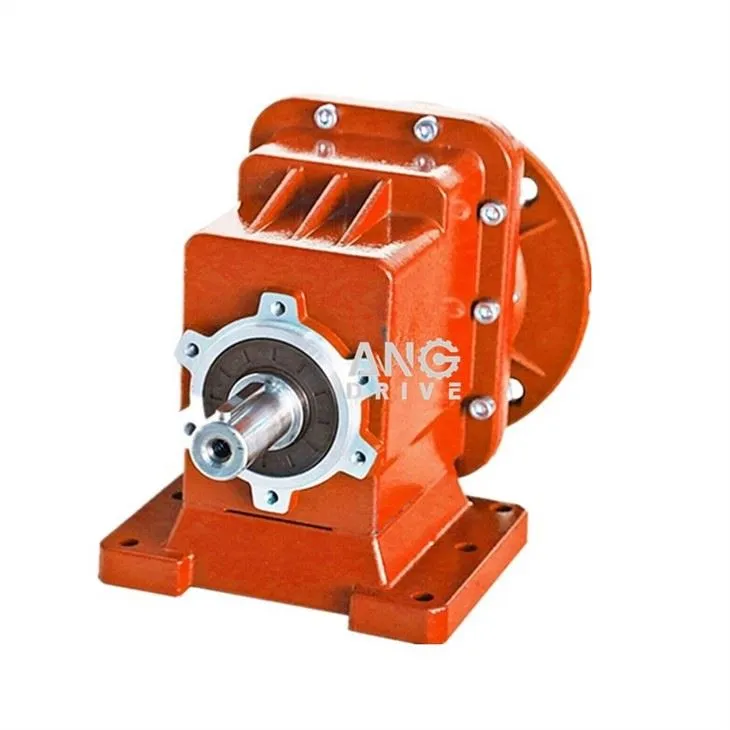

Tip malog prijenosnika: Jednostupanjski spiralni prijenosnik

Značajke:

1. Modularni dizajn, rastavljiva noga okvira, opcionalno različite veličine okvira i prirubnice
2. Aluminijsko kućište, kompaktne strukture, mala težina
3. Otvrdnjavanje i brušenje očvrslih zupčanika, čvrst i izdržljiv
4. Višestruki položaji za ugradnju
5. Kompaktna struktura, niska razina buke

Specifikacija:

ANG Jednostupanjski spiralni mali prijenosnik
Model	RC (montiran na nogu): RC01, RC02, RC03, RC04 RCF (B5 montiran na prirubnicu): RCF01, RCF02, RCF03, RCF04 RCZ (B14 montiran na prirubnicu): RCZ01, RCZ02, RCZ03, RCZ04
Ulazna snaga	0,12kW ~ 4kW
Ulazna brzina	750 o / min - 3000 o / min
Omjer smanjenja	1/3.66 ~ 1/54
Okretni moment	120N.m ~ 500N.m
Vrsta unosa	Šuplje vratilo s prirubnicom motora IEC Ulaz punog vratila Motor
Ulazni motor	Motori normalizirani prema IEC, kočni motori Motori otporni na eksploziju Inverterski motori, servo motori
Vrsta izlaza	Puno vratilo s izlaznom prirubnicom B5 Puno vratilo s izlaznom prirubnicom B14
Materijal kućišta	Aluminijske legure
Preciznost brzine	Točno brušenje, klasa 6
Toplinska obrada	Nagljičenje i kaljenje
Zupčanici	Otvrdnuti spiralni zupčanici

STOLOVI ZA ODABIR MJENJAČA
RC01 ..				n1=1400r / min				120Nm

n2	M2max	Fr2	i	Proporcija	63B5	71B5/B14	80B5/B14	90B5/B14
[r / min]	[Nm]	[N]	i	Proporcija	63B5	71B5/B14	80B5/B14	90B5/B14
26	120	2600	53.33	160/3
31	120	2600	45.89	413/9
35	120	2600	40.10	3248/81
39	120	2560	35.47	532/15
49	120	2380	28.50	770/27
59	120	2230	23.56	212/9
71	120	2100	19.83	119/6
78	90	2030	17.86	1357/76
96	120	1900	14.62	658/45
101	90	1860	13.80*	69/5
118	120	1770	11.90	2464/207
143	120	1660	9.81	1148/117
153	80	1630	9.17	1219/133
181	80	1540	7.72	1173/152
246	70	1390	5.69	1081/190
302	70	1290	4.63	88/19
366	70	1210	3.82	943/247


RC02 ..				n1=1400r / min				200Nm

n2	M2max	Fr2	i	Proporcija	63B5	71B5/B14	80B5/B14	90B5/B14
[r / min]	[Nm]	[N]	i	Proporcija	63B5	71B5/B14	80B5/B14	90B5/B14
26	200	4500	54.00*	54/1
30	200	4500	46.46*	3717/80
34	200	4500	40.60*	203/5
39	200	4270	35.91*	3591/100
48	200	3970	28.88*	231/8
59	200	3730	23.85*	477/20
70	200	3520	20.08*	3213/160
82	140	3330	17.10	3009/176
95	200	3180	14.81*	2961/200
106	140	3060	13.21	2907/220
116	200	2970	12.05	1386/115
141	200	2780	9.93	2583/260
159	120	2670	8.78	2703/308
189	120	2520	7.39	2601/352
257	100	2280	5.45	2397/440
316	100	2120	4.43	102/23
383	80	1990	3.66	2091/572


RC03 ..				n1=1400r / min					300Nm

n2	M2max	Fr2	i	Proporcija	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / min]	[Nm]	[N]	i	Proporcija	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	300	6000	58.09	639/11
28	300	6000	50.02	2201/44
32	300	6000	43.75	4331/99
36	300	6000	38.73	426/11
40	300	5860	34.62	4189/121
49	300	5480	28.30	4047/143
64	280	5020	21.78	1917/88
81	280	4660	17.33	3621/209
93	260	4440	15.06	497/33
113	260	4160	12.37	1633/132
136	240	3910	10.28	3053/297
177	180	3590	7.93	1269/160
222	180	3320	6.31	2397/380
255	150	3170	5.48	329/60
311	150	2970	4.50	1081/240
374	150	2790	3.74	2021/540


RC04 ..				n1=1400r / min				500Nm

n2	M2max	Fr2	i	Proporcija	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / min]	[Nm]	[N]	i	Proporcija	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	500	8000	58.09	639/11
28	500	8000	50.02	2201/44
32	500	8000	43.75	4331/99
36	500	8000	38.73	426/11
40	500	7950	34.62	4189/121
49	500	7430	28.30	4047/143
64	480	6810	21.78	1917/88
81	480	6310	17.33	3621/209
93	460	6020	15.06	497/33
113	460	5640	12.37	1633/132
136	440	5300	10.28	3053/297
177	260	4860	7.93	1269/160
222	260	4510	6.31	2397/380
255	230	4300	5.48	329/60
311	230	4030	4.50	1081/240
374	200	3780	3.74	2021/540

Zašto odabirete naš mali mjenjač?

Hangzhou ANG Drive Co., Ltd.

Prednosti

● Bez curenja ulja

● Veća učinkovitost

● Niska razina buke

● Veliki okretni moment

● Niska cijena

● Niska potrošnja energije

● Precizni prijenos

● Kvaliteta izvoza

Zupčanici

● Visoka preciznost razreda 6

● Ugljičenje za povećanje čvrstoće

● Sposoban za rad s velikim opterećenjem

● Visoka tvrdoća, stabilne performanse

● Površinsko karburiranje, precizno brušenje

Hangzhou ANG Drive Co., Ltd.

Hangzhou ANG Drive Co Ltd

Inspekcija

● 100% test rada

● Provjera curenja ulja

● Provjera buke

● Ispitivanje vibracijama

● Profesionalno ispitivanje hermetičnosti

Kućište

● Materijal visoke čvrstoće od legure aluminija

● Obrada trojstva svake strane

● Koncentričnost je zajamčena

small gearbox

Pitanja

P: Možete li napraviti mali prijenosnik s prilagođavanjem?
O: Da, možemo prilagoditi prema vašem zahtjevu, poput prirubnice, osovine, konfiguracije, materijala itd.

P: Pružate li uzorke?
O: Da. Uzorak je dostupan za testiranje.

P: Koji je vaš MOQ?
O: To je 10kom za početak našeg poslovanja.

P: Koje vam je vrijeme isporuke&# 39?
O: Standardnim proizvodima treba 5-30 dana, malo više za prilagođene proizvode.

P: Pružate li tehničku podršku?
O: Da. Naša tvrtka ima tim za dizajn i razvoj, ako je potrebno, možemo pružiti tehničku podršku
potreba.

P: Kako nam poslati?
O: Dostupno je zrakoplovom, morem ili vlakom.

P: Kako uplatiti novac?
O: Poželjni su T / T i Akreditivi s različitim valutama, uključujući USD, EUR, RMB itd.

P: Kako mogu znati je li proizvod prikladan za mene?
O:> 1ST potvrđuje crtanje i specifikaciju> 2. testni uzorak> 3. pokretanje masovne proizvodnje.

P: Mogu li doći u posjet vašoj tvrtki?
O: Da, dobrodošli ste da nas posjetite u bilo koje vrijeme.

P: Kako ćemo vas kontaktirati?
O: Upite možete poslati izravno, a mi ćemo odgovoriti u roku od 24 sata.
